手拉葫蘆，是目前常用的起重吊裝設備，具有可靠性高、使用靈活簡單、適應性強等特點，也是現階段煤礦生產中液壓支架吊裝、設備安裝、單體支柱回收、大型工件運輸?shù)茸鳂I(yè)的主要吊裝設備，但存在勞動強度大、作業效率低、操作時人員起吊現場太近，安全不易保證等缺點。電動葫蘆作為手拉葫蘆的升級產品，在工廠得到了廣泛應用，但由于在井下作業需加裝防爆裝置、體積重量均較大、起重速度不可調、產品結構復雜、制造成本比較高等缺點，一般在井下不充許使用。

具體方案如下：一種手拉葫蘆液壓驅動裝置，所述裝置包括用于將液壓源的液壓能轉換成旋轉的機械能驅動手拉葫蘆進行工作的非圓輪系液壓馬達和用于非圓輪系液壓馬達與減速機構的動力聯接及使用其原手拉功能時手拉葫蘆的減速、制動機構與非圓輪系液壓馬達有效脫開的專用聯軸器；所述非圓輪系液壓馬達與專用聯軸器相連。

進一步，所述裝置還包括用于實現非圓輪系液壓馬達與手拉葫蘆的快速聯接的快速聯接機構，快速連接機構與手拉葫蘆相連。

進一步，所述裝置還包括用于實現非圓輪系液壓馬達與手拉葫蘆的快速聯接的快速聯接機構，快速連接機構與手拉葫蘆相連。

進一步，所述裝置還包括用于通過限制其供液系統的高工作壓力實現所述裝置的大輸出力進行限定的集成閥組。

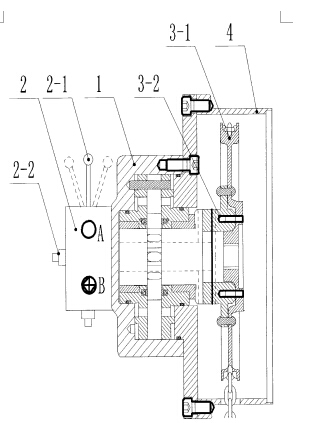

進一步，所述非圓輪系液壓馬達主要由殼體1-1、前端蓋1-2、非圓輪齒輪組1-3、上配?流盤1-4、下配流盤1-5、軸1-6組成。

進一步，所述非圓輪系齒輪組由外齒圈、轉子及滾輪組成，所述滾輪設在外齒圈與轉子中間，在輸入液壓能的壓差作用下，通過滾輪帶動轉子轉動，從而驅動軸1-6轉動。

進一步，所述專用聯軸器由主要超越離合器3-1、鏈輪3-2組成。

進一步，所述快速聯接機構主要由外套4-1、抱緊機構4-2組成，所述抱緊機構4-2固定在手拉葫蘆的上筋板上。

進一步，所述集成閥組主要由控制非圓輪系液壓馬達的旋轉方向的三位四通換向閥和保持非圓輪系液壓馬達運行平穩的平衡閥組成。

進一步，所述集成閥組還包括A口和B口。
