抽水蓄能電站地下廠房電動葫蘆施工中電動葫蘆的安裝

編輯：北京凌鷹瀏覽：128 添加時間：2025-04-30 09:08:01

一、電動葫蘆運行機構安裝

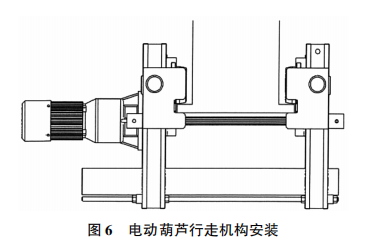

1、松開鎖定螺母及鎖定塊?將電動葫蘆吊裝至軌道(工字鋼)上，調整小車輪緣寬度至合適尺寸(大于工字鋼下緣寬度5ｍ)，預擰緊鎖定螺母，檢查所有車輪的平行度，擰緊鎖定螺母及鎖定塊見圖6。

2、起升機構安裝吊鉤和起吊鋼絲繩固定將起升吊繩順勢穿過升調鉤，鋼絲繩自由端與卷筒外殼采用斜楔固定法連接。安裝時注意鋼絲繩的自由端和受力端不得裝錯。鋼絲繩自由端余處部分不得短于200m并且分別用4個繩卡間隔170 mm一次擰緊,繩夾方向?yàn)殇摻z繩受力方向,所有繩夾方向一致,不得交錯。

3、限位器調整?調整方法是:松開撞塊上的螺釘,撞塊分置于導繩器卡板兩側,卡板能自如的推動撞塊移動.啟動電機開始起升,卡板推動上限撞塊移動,升至吊鉤滑輪外殼上沿距卷筒外殼下沿50-150mmm時，停止上升，點動下降按鈕。導繩器向回移動10mm左右時，停機，移動上限撞塊靠近卡板，旋緊螺釘即可。下限位置的調整同上，只是方向相反。但是必須保證吊鉤處于最低位置時，卷筒上鋼絲繩的安全圈數不應少于3圈(固定圈除外)安裝完畢后，應進行一次全面檢查。確定符合設計和規范要求后，開始進行總裝配后的整體吊裝試運行。

二、電葫蘆電氣設備安裝

1、固定支架的制作與安裝：電動葫蘆的吊車與起吊單軌電源滑觸線固定支架角鋼間距為1000mmm安裝時先在工字鋼上間距每隔1000mm焊接一段角鋼，將滑觸線支架利用螺栓與角鋼連接。所有焊接部位均應除去藥皮，并涂刷防腐漆，支架安裝應平整牢固。并應在同一水平面或者垂直面上，成列支架安裝高低差應不大于2mm，垂直安裝支架高低差應不大于2mm，并且避開建筑物伸縮縫和兩段軌道結合處。

2、電源滑觸線安裝：電動葫蘆滑觸線形式為管式滑觸線，滑觸線連接后應有足夠的機械強度，且無明顯變形。接頭處的接觸面應平整光滑，其高低差不大于0.5m，連接后高處部分應修正平整，電動葫蘆在終端位置時，滑觸線與滑接器末端距離不小于200m，終端支架與滑觸線末端的距離不應大于800mm?滑觸線安裝后應平直。其中心線應與電動葫蘆軌道的實際中心線保持平行，其偏差應小于10mm滑觸線之間的水平偏差或垂直偏差應小于10mm滑觸線伸縮補償裝置應安裝在與建筑物伸縮縫最近的支架上，在伸縮補償裝置處。導管接頭處應預留5m間隙，間隙兩側的滑接線端頭應加工圓滑，接觸面應安裝在同一水平面上。其兩端間高低差不應大于1m間隙兩側的滑接線應采用軟導線跨越，跨越線應留有余量。其允許載流量不應小于電源導線的允許載流量，集電器在滑觸線內全程運行無卡阻、跳動。

3、控制設備安裝及配線：電動葫蘆電氣控制管線位置應符合設計技術條件的要求，保證接線正確。起升及運行限位開關安裝前應仔細檢查開關是否靈活可靠，安裝后逐個進行調整。調整后的限位開關動作應能自動切斷相關電源。電動機、制動器的安裝首先作一般外觀檢查轉動聯軸器觀察轉子是否轉動靈活，并用兆歐表測定其絕緣電阻。定子大于1.5ＭΩ，轉子大于0.8ＭΩ即可使用。當起重機的某一機構是由2組在機械上互不聯系的電動驅動時，,2臺電動機應由同步運行和同時斷電的保護裝置，制動裝置的動作應迅速、準確、可靠、處于非制動狀態時。閘帶、閘瓦與閘輪的間隙應均勻，且無摩擦。

4、軌道兩端緩沖裝置安裝：將緩沖裝置安裝后的中心線對安裝基準線的水平位置偏差不得大于5m軌道上限位裝置及緩沖裝置應符合規范要求。在安裝完畢后應進行一次全面檢查，檢查內容如下:①電動葫蘆的電氣裝置是否適合于主廠房副廠房的電流種類和工作電壓。②電氣線路連接是否正確可靠。③所有潤滑部份是否分別加足潤滑油。④車輪與軌道接合是否可靠。⑤選擇供電電纜時必須保證電機進線端電源不低于額定電壓的90%。

通過在洛寧抽水蓄能電站實際施工中的應用，電動葫蘆安裝后對腳手架、模板等周轉性材料的運輸起到了較好的效果，在不影響平面施工的同時有效利用了豎向空間。將交叉作業的影響做到了最小，同時對現場施工安全提供了一定的保障，較為明顯地縮短了工期，降低了現場工人勞動強度及材料設備的二次倒運，取得了較好的經濟效益，并為后續類似項目提供了工程經驗。
