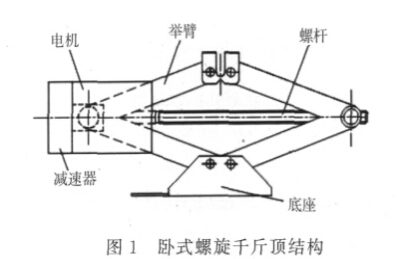

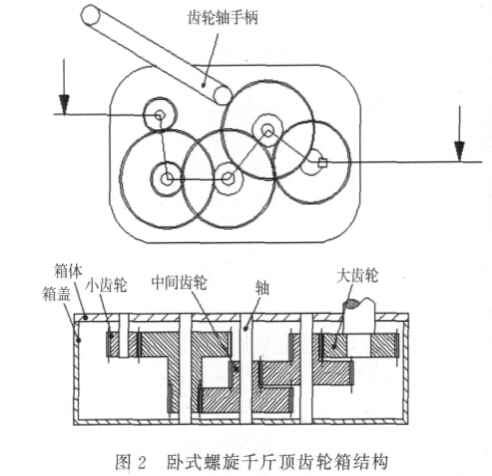

常見的螺旋千斤頂是單一的手動或者電動［1］。手動千斤頂制造簡單、價格低廉，但較為費力。電動千斤頂提高了工作效率，方便快捷，但一旦出現電能耗盡的情況，?就不能工作。該設計綜合２?種千斤頂?shù)膬?yōu)點，設計出電動、手動一體化新型臥式螺旋千斤頂，關鍵在于電動、手動模式切換裝置的設計，機構簡單，工作可靠，切換方便快捷。新型臥式螺旋千斤頂系統由電機、減速箱、上下舉臂、固定板和底座組成（如圖１所示），且可實現電動與手動的快速轉換（如圖２所示）。

電動時，電機可正反轉動，通過１組外嚙合圓柱齒輪減速后帶動螺桿轉動，?可?實?現?千斤頂?shù)捻斊稹⒒芈溥^程。手動時，可通過在齒輪箱定位孔上安裝手柄，通過手搖手柄架，帶動螺桿轉動。電動與手動的快速轉換通過齒輪軸手柄裝入和取出實現，結構簡單，切換可靠該臥式螺旋千斤頂?shù)慕Y(jié)構設計合理，可保證千斤頂安全可靠；其次，特殊的齒輪減速箱和電動手動轉換裝置保證了文中設計的臥式螺旋千斤頂?shù)牟僮骱啽恪?/p>
