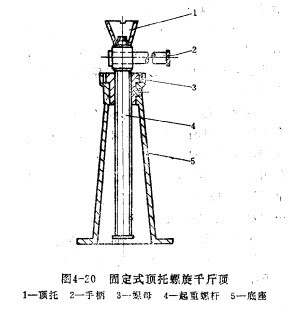

圖4-20所示是固定式頂托螺旋千斤頂的結構簡圖。在使用螺旋式千斤頂時，將重物壓在頂托1上，手柄2作360°的旋轉。當手柄旋轉時，螺桿隨之一起轉動，。因螺母3固定在底座上，于是螺桿便在螺母中旋轉上升（或下降），起到了舉升重物的作用。這種千斤頂結構簡單，但因手柄需作360°的旋轉，故使用不方便；有時由于使用場合的限制，手柄不可能作360°的旋轉。同時，由于頂托與螺桿連成一體，螺桿轉動時，頂托也一起轉動，頂托與重物之間產(chǎn)生一個相對運動。

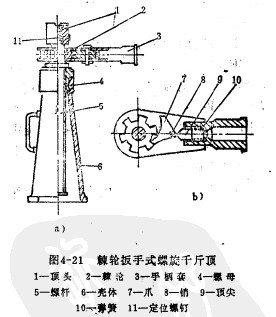

棘輪扳手式螺旋千斤頂的使用方法棘輪扳手式螺旋千斤頂?shù)慕Y構如圖4-21所示。它主要由頂頭、棘輪、手柄套、螺桿、螺母及殼體等部分組成。在使用時，把棘爪扳到上升位置，然后扳動手柄，使螺桿上升，將重物頂起。手柄的扳動不需要作360。的回轉，只須來回擺動即可。此外，螺桿在轉動時，頂頭不會隨螺桿的轉動而轉動，這種螺旋千斤頂使用較方便。（北京凌鷹）

?
