環鏈?zhǔn)职夂J是一種手動起重工具，因其結構緊湊、攜帶方便、容易操作、且提升和拽引距離不受限制等特點被廣泛應用，越來越多的廠家開始制造生產環鏈?zhǔn)职夂J。

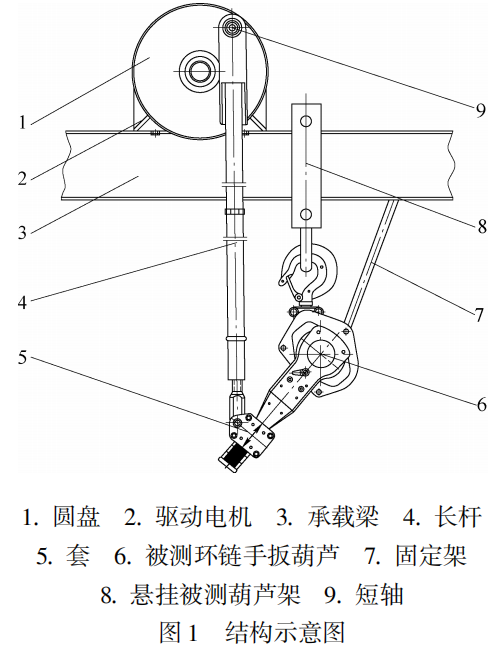

將被測試環鏈?zhǔn)职夂J懸掛在固定工位上，將驅動裝置的電機以一定角度和一定距離固定在懸掛環鏈?zhǔn)职夂J的承載梁上，角度要求電機輸出軸與環鏈?zhǔn)职夂J的操作手柄相垂直， 距離要求安裝完驅動裝置后不發生干涉。在固定好驅動電機后，在電機輸出軸上安裝一個周邊焊有小短軸的圓盤，在小短軸上通過關節軸承連接一根長桿（長桿可分為幾段，相互通過螺紋扣連接，方便調節距離，關節軸承可以調整角度），在長桿的另一端通過螺紋扣連接一個套（套可以靈活轉動），通過該套與環鏈?zhǔn)职夂J的操作手柄進行連接，見圖１。進行試驗時，首先接通電源，電機帶動安裝在輸出軸上的圓盤做圓周運動，圓盤上的短軸帶動長桿以電機輸出軸為中心進行上下擺動，這樣，環鏈?zhǔn)职夂J的手柄在長桿上連接套的帶動下一起上下擺動，從而實現重物上升、下降的動作。為了避免在進行試驗時環鏈?zhǔn)职夂J的轉動，可以在承載環鏈?zhǔn)职夂J的梁上焊接一固定支架，通過支架將環鏈?zhǔn)职夂J的相對位置固定好，從而實現更好、更有效的操作。
