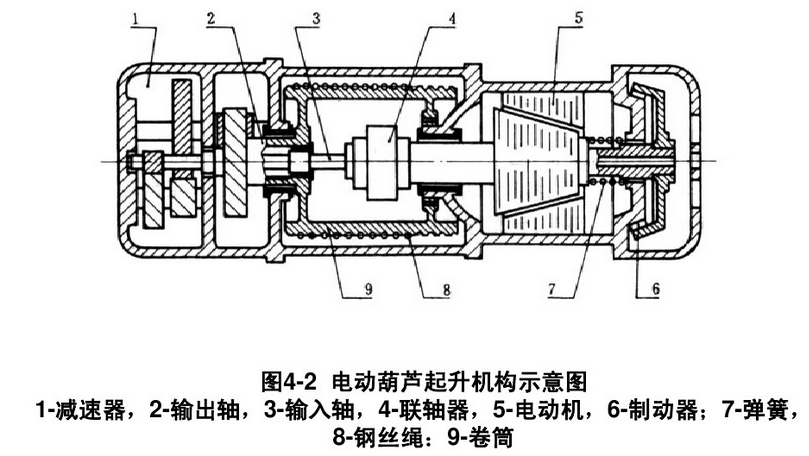

電動葫蘆起升機構，由電機通過聯軸器直接帶動齒輪減速器的輸入軸，通過齒輪減速器末級大齒輪帶動輸出軸，驅動卷筒轉動，從而使吊鉤起升或下降，其傳動系統如下圖：

電動葫蘆起升機構的載荷特點如下：

重物起升或下降時，在驅動機構中由鋼絲繩拉力產生的轉矩方向不變，即轉矩為單向作用；

由于懸掛系統中的鋼絲繩具有撓性，因重物慣性為產生的附加轉矩對機構影響不大（一般不超過靜力矩的10%），故由此而產生的外部附加動載荷在進行機械零件強度計算時，可由選定工作狀況系數K?；蛟S用應力來考慮。

機構的起升加上時間和制動減速時間相對于恒速穩定工作時間是短暫的，因此在進行零件疲勞強度計算時可不考慮。但由此而產生的短時過載，則應對零件進行靜強度校核計算。
